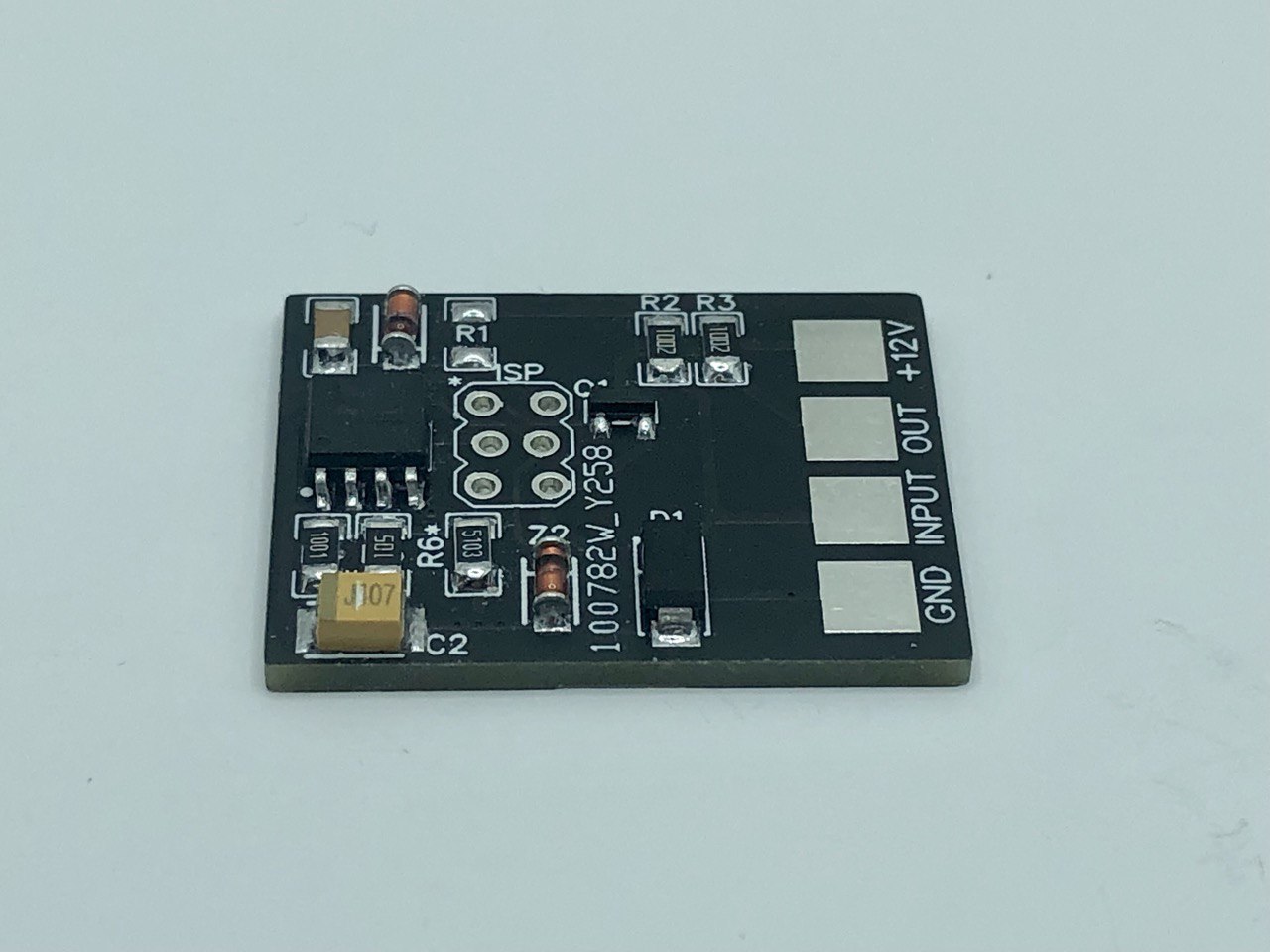

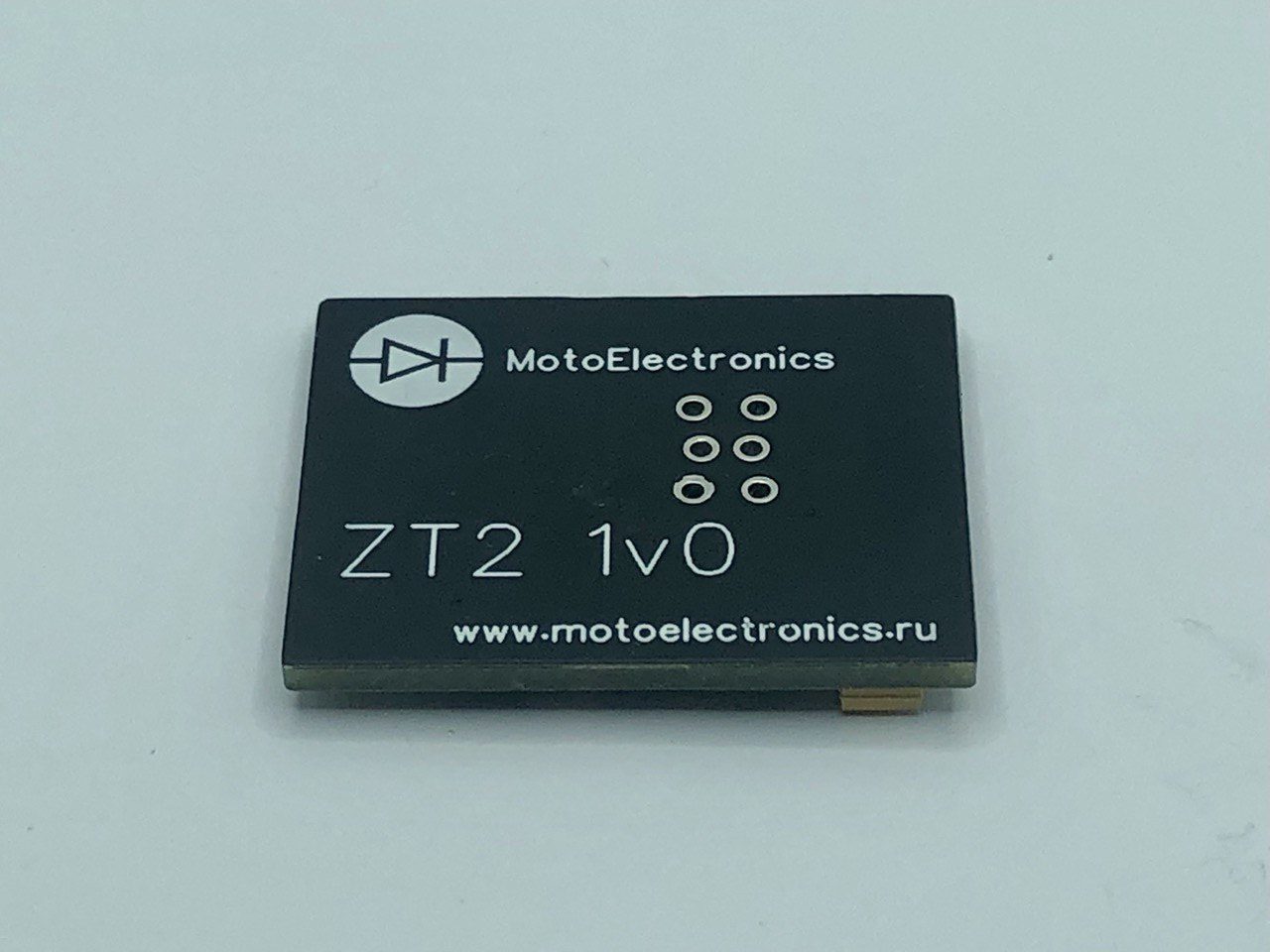

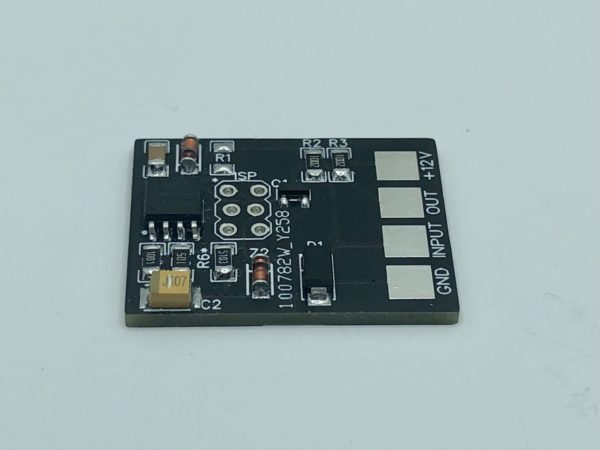

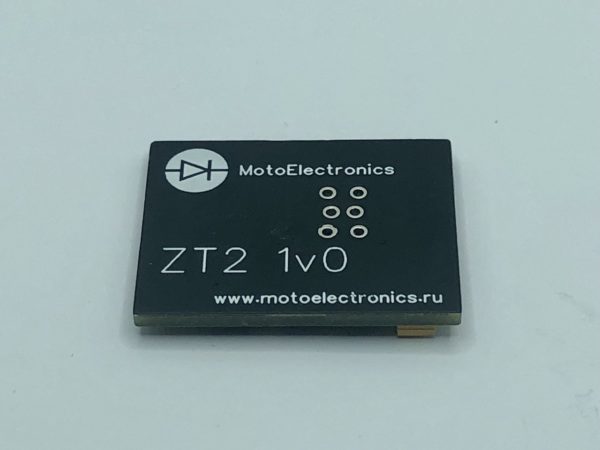

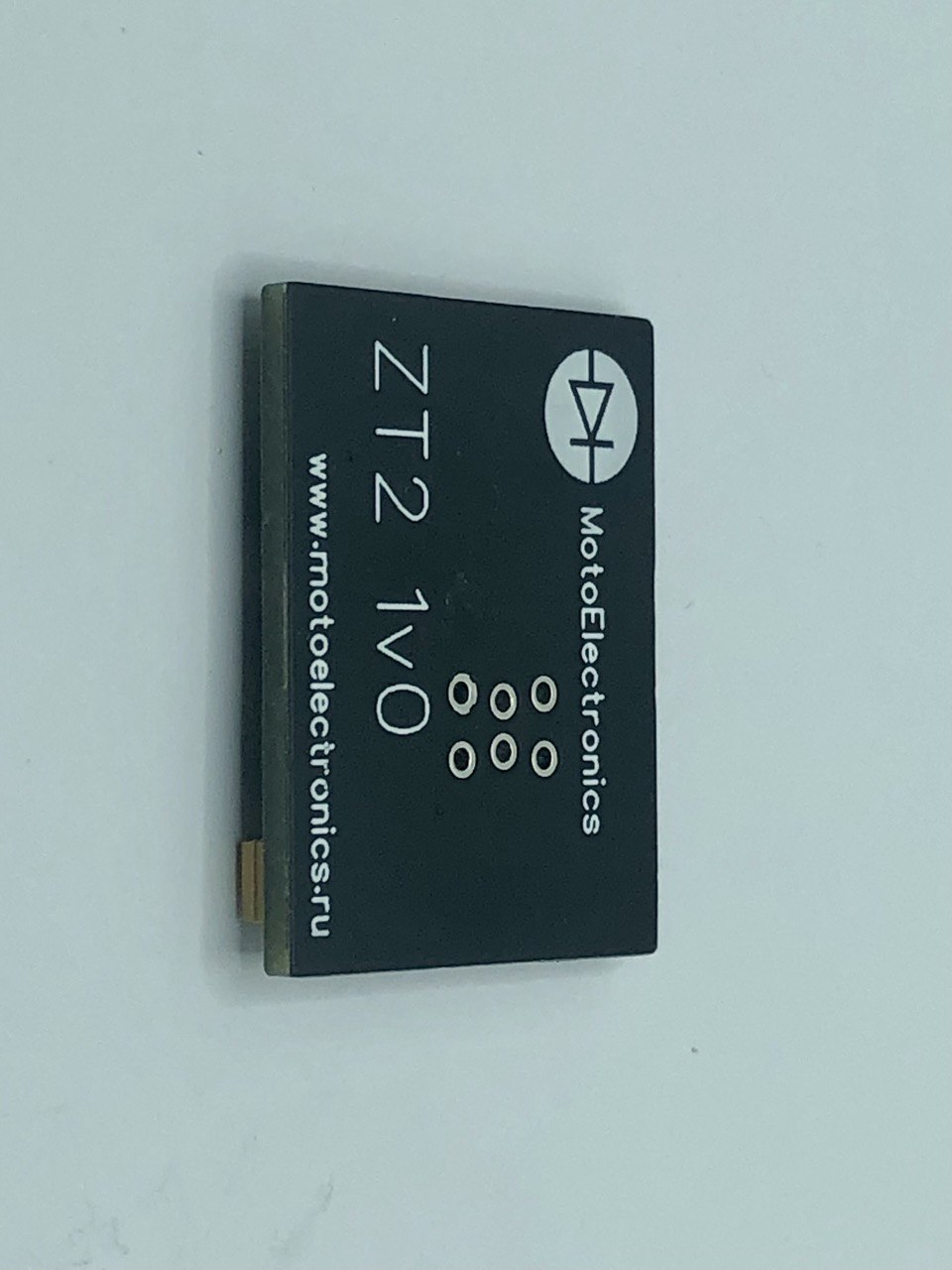

ZT2 – программируемый делитель частоты импульсов. Применяется в тех случаях, когда приборная панель и датчик скорости не стыкуются по частоте импульсов.
Технические характеристики:
- напряжение питания 12/24 вольт;
- максимальная частота до 20 килогерц;
- регулируемый коэффициент деления от 2 до 10 с шагом 1
Подстройка коэффициента деления частоты импульсов в ZT2 осуществляется при помощи резистора R6* (SMD 1206 0.25Вт 1%):
|
R6*, КОм
|
Коэффициент деления
|
Описание
|
|
2.0
|
2
|
Вход 2 импульса, выход 1
|
|
3.0
|
3
|
Вход 3 импульса, выход 1
|
|
4.3
|
4
|
Вход 4 импульса, выход 1
|
|
5.1
|
5
|
Вход 5 импульсов, выход 1
|
|
6.2
|
6
|
Вход 6 импульсов, выход 1
|
|
7.5
|
7
|
Вход 7 импульсов, выход 1
|
|
8.2
|
8
|
Вход 8 импульсов, выход 1
|
|
9.1
|
9
|
Вход 9 импульсов, выход 1
|
|
10
|
10
|
Вход 10 импульсов, выход 1
|
